MOEORW-GKQ2 高压开关综合检测装置

产品概述
产品证书
售后保障
相关推荐

产品概述

高压开关综合检测装置符合GB/T 11022-2020、GB 1984-2014、GB 1985-2014、GB/T 3804-2017、GB/T 7251系列、GB/T 15576-2020、GB 14048系列等相关国家标准。
该试验系统主要是对高压开关类设备的例行试验和型式试验项目进行检测。
试验系统的控制操作基于PLC可编程逻辑控制器及计算机软件交互界面完成，实现控制电路自动控制，电气参数的实时采样。通过对软件的优化设计，试验项目能够自动完成，并引入数据管理系统，可实现部分试验项目的试验结果自动保存以及试验报告自动生成，免除了试验人员的记录、输入等繁琐操作，提高了试验效率。

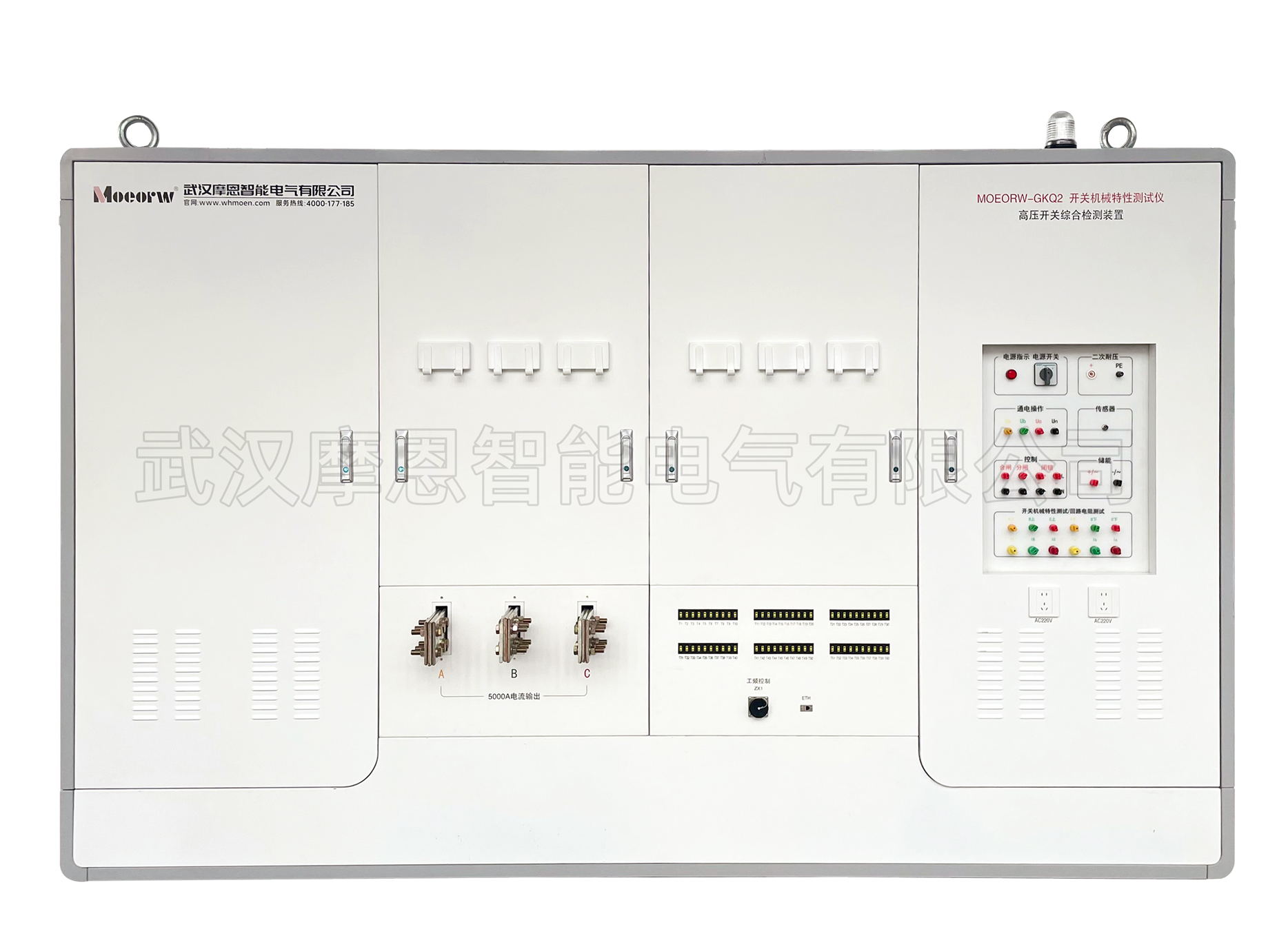

此系统结构上采用高度继承一体化设计，内部集成智能仪器仪表模块、工频耐压试验模块、大电流温升模块、智能交直流电源模块、补偿回路测控模块、温升测试模块等设备，并通过电气航空测控线缆实现外施耐压试验装置的集成控制。装置控制核心采用PLC控制模块，具备与安全围栏、物流系统自动联控功能。

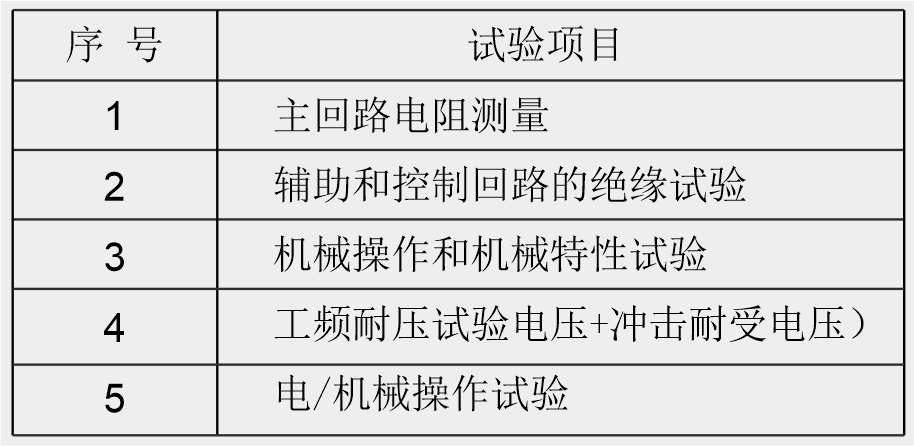

技术参数

满足高压开关柜、环网柜、柱上开关、10kV电缆分支箱、35kV断路器、35kV隔离开关等

产品特点

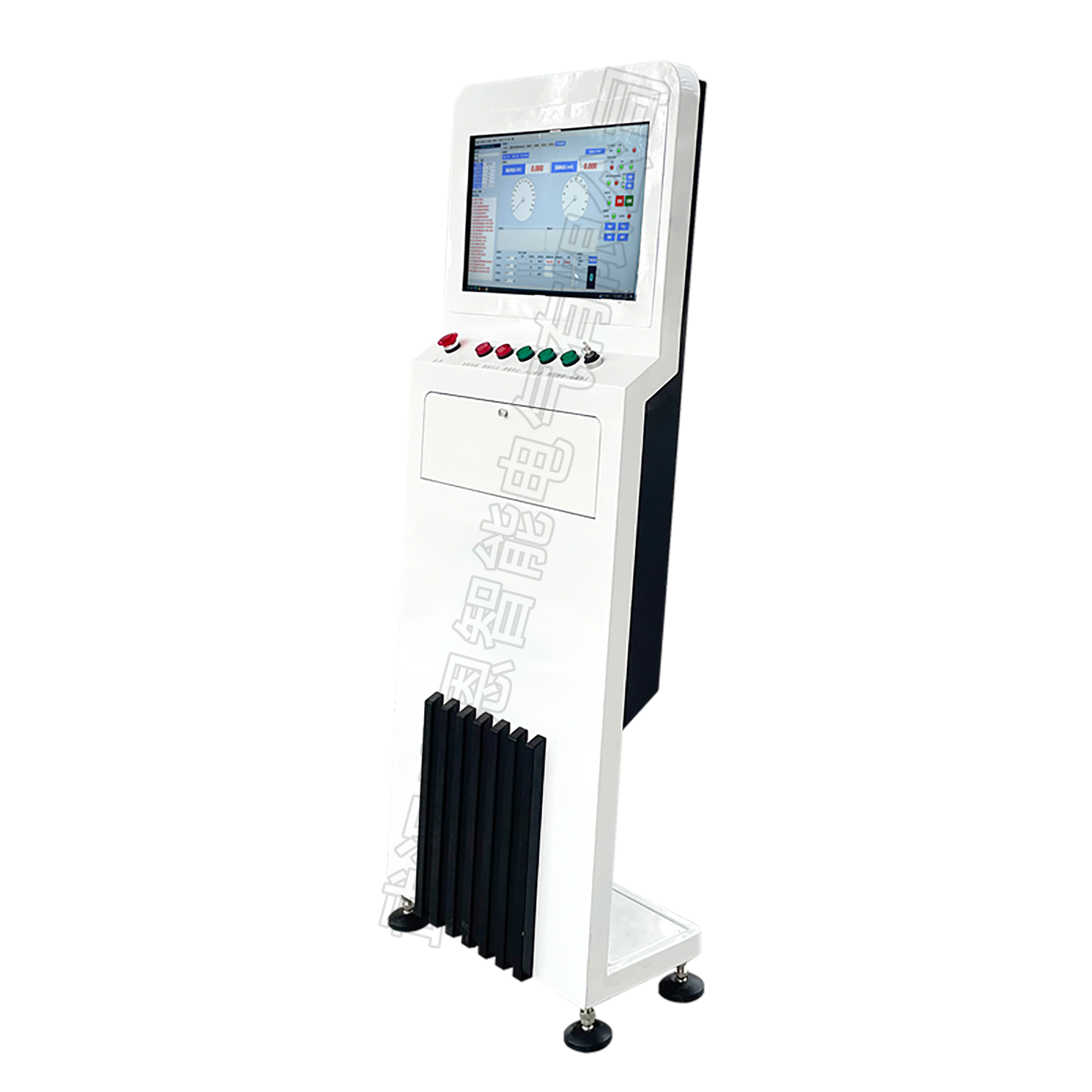

1、全电脑操作，可通过鼠标或触摸屏完成试验，试验后数据自动上传到本地数据库和后台信息管理系统，原始数据査询时只需输入数据编号，即可自动调出数据。
2、输入开关类试品编号，调取试品基本参数，即可全自动选择投切一次测量回路、自动调度相应试验功能模块：
3、全自动升降试验电源、并进行自动调速，到额定电流或电压自动停止。并锁定试验数据，自动上传到本地数据库和后台信息管理系统。支持信息化管控平台扩展对接。
4、全自动采集数据，进行异常电流、电压保护，并发出警报指示；
5、采用高精度互感器测量，数据监测采用符合行业标准的全数据监测，保证数据的完整性。
6、系统保护采用软件及硬件以及系统互锁等多重保护，柜体采用一体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的安全性。

技术参数

	成套设备的设计、制造、安装、运行均符合下面所列出的行业标准及国家标准（现行版本）的相关条款要求。若标准之间有差异，以较高要求标准执行。
GB∕T 11022-2020 高压交流开关设备和控制设备标准的共用技术要求
GB 3906-2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备
GB 1984-2014 高压交流断路器
GBT 3804-2017 3.6 kV～40.5 kV高压交流负荷开关
GB 1985-2014 高压交流隔离开关和接地开关
GB T 7251.1-2023 低压成套开关设备和控制设备第1部分：总则
GBT 15576-2008 低压成套无功功率补偿装置
GB 14048.2-2020《低压开关设备和控制设备　第2部分：断路器》
GB 14048.3-2017《低压开关设备和控制设备　第3部分：开关、隔离器、隔离开关及熔断器组合电器》
GB/T 191-2008 《包装储运图示标志》
GB 4208-2008 《外壳防护等级》
