MOEORW-PD-F1 数字式局部放电检测仪

产品概述

       本产品一体机设计，适用于 高压产品的型式试验 、 出厂试验 、交接试验 ，可完成电机 、互感器 、 电缆 、套管 、 电容器 、变压器 、避雷器 、开关及其它高压电器局部放电的定量测试。满足 IEC60270 、GB/T7354-2018 标准 ，可完成测量和记录局部放电（ PD） 以及交流测试电压。采用光纤连接，屏蔽干扰因素，测试背景环境可达到0.05PC及以下。

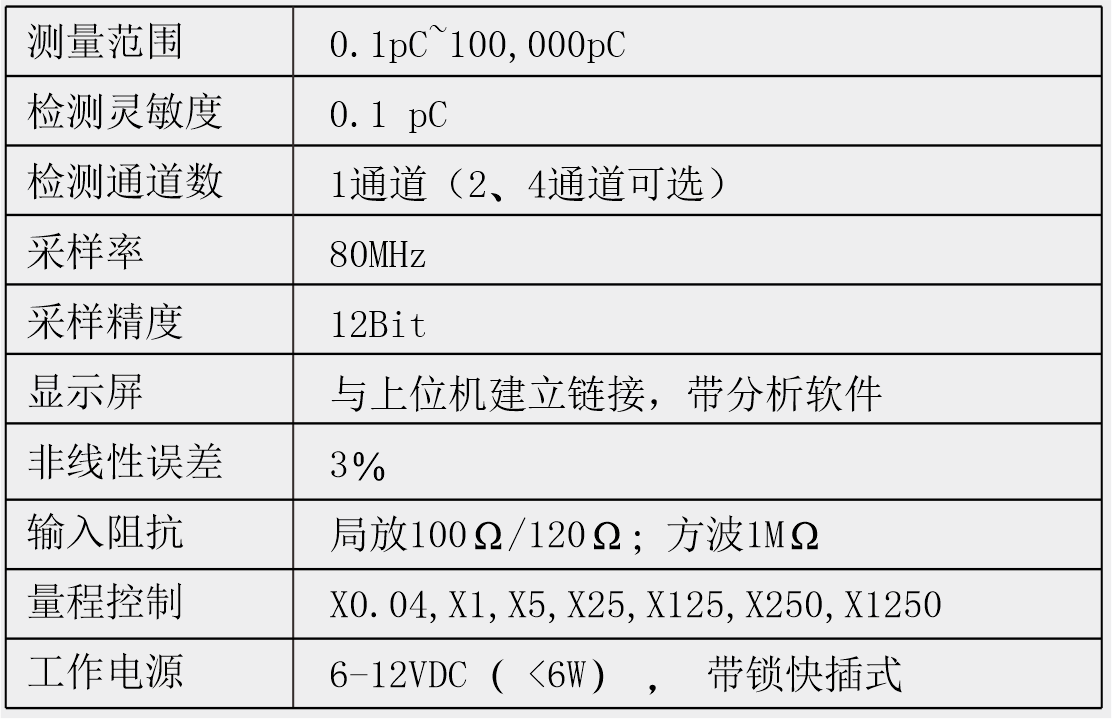

技术参数

产品特点

• 超高检测灵敏度，局放信号捕捉精准

采用高精度信号采集模块，具备宽频带信号接收能力，可有效识别 pC 级微弱局放信号；搭配多通道同步采集技术，能同时监测被试品不同部位的局放数据，避免信号遗漏，精准定位绝缘缺陷位置。

• 多重抗干扰设计，适配复杂现场环境

内置数字滤波、工频相位开窗、脉冲极性鉴别等抗干扰算法，可有效抑制电网谐波、电磁辐射、现场杂散信号等外部干扰；结合屏蔽式信号输入接口，进一步降低干扰信号对测量结果的影响，在复杂的电力现场也能输出稳定可靠的检测数据。

• 智能数据分析，结果判定高效直观

支持局放信号的波形、图谱、参数多维度展示，可自动生成 PRPD 图谱、PRPS 图谱等局放特征图谱；内置多种电力设备的局放缺陷诊断模型，能对采集数据进行智能分析，辅助工作人员快速区分绝缘内部放电、表面放电、电晕放电等缺陷类型，提升故障判定效率。

• 多模式操作，适配多样化测试需求

具备手动测试、自动测试、连续监测三种工作模式，满足单次检测、批量试验、长期在线监测等不同场景需求；支持与无局放试验电源、耦合电容器等设备无缝对接，可开展变压器外施耐压局放试验、互感器感应耐压局放试验等多种试验项目。

• 便捷化人机交互，数据管理高效

配备高清触控显示屏，界面简洁易懂，支持参数一键设置与试验流程可视化管控；内置大容量存储模块，可保存上万组试验数据与波形图谱，支持 U 盘导出、蓝牙传输等多种数据导出方式，方便后续数据归档、报告生成与追溯分析。

• 坚固便携设计，适应户外移动测试

整机采用轻量化合金外壳，兼具抗冲击、防电磁干扰特性，机身结构紧凑，配备便携提手与防滑脚垫，便于现场搬运与安置；工作温度范围宽，可在 - 10℃~50℃、湿度 0~90% 的环境下稳定运行，适配户外高低温、高湿度等复杂工况。

• 完善安全防护，保障人员设备安全

集成过压、过流、短路保护功能，试验过程中若出现回路异常，系统可自动切断测试回路，避免被试品与仪器损坏；信号输入端口具备防雷防静电设计，有效保护内部采集模块，同时保障现场操作人员的人身安全。

产品特点

DL/T 846.4 - 2004

GB/T 7354 - 2018

GB/T 4793.1 - 1995

GB/T 6593
