产品概述

局放测试系统是一种应用于交流耐压局放试验及测试的设备，具有过流、过压、过载、击穿及闪络时瞬时切断试验高压电源，本套系统采用的数据采集板卡为NI PCI-6220，特色：NI-STC 2系统控制器、NI-PGIA 2可编程放大器和NI-MCal校准技术。24路数字I/O接口，8路差分模拟量输入，32位计数器，采用NI-MCal校准技术，从而提高了测量的精度。板卡配备NI LabVIEW SignalExpress的副本，无需编程即可快速采集、分析并显示数据。鉴于此卡的诸多优点，传统PLC控制方案无法比拟。

设备组成

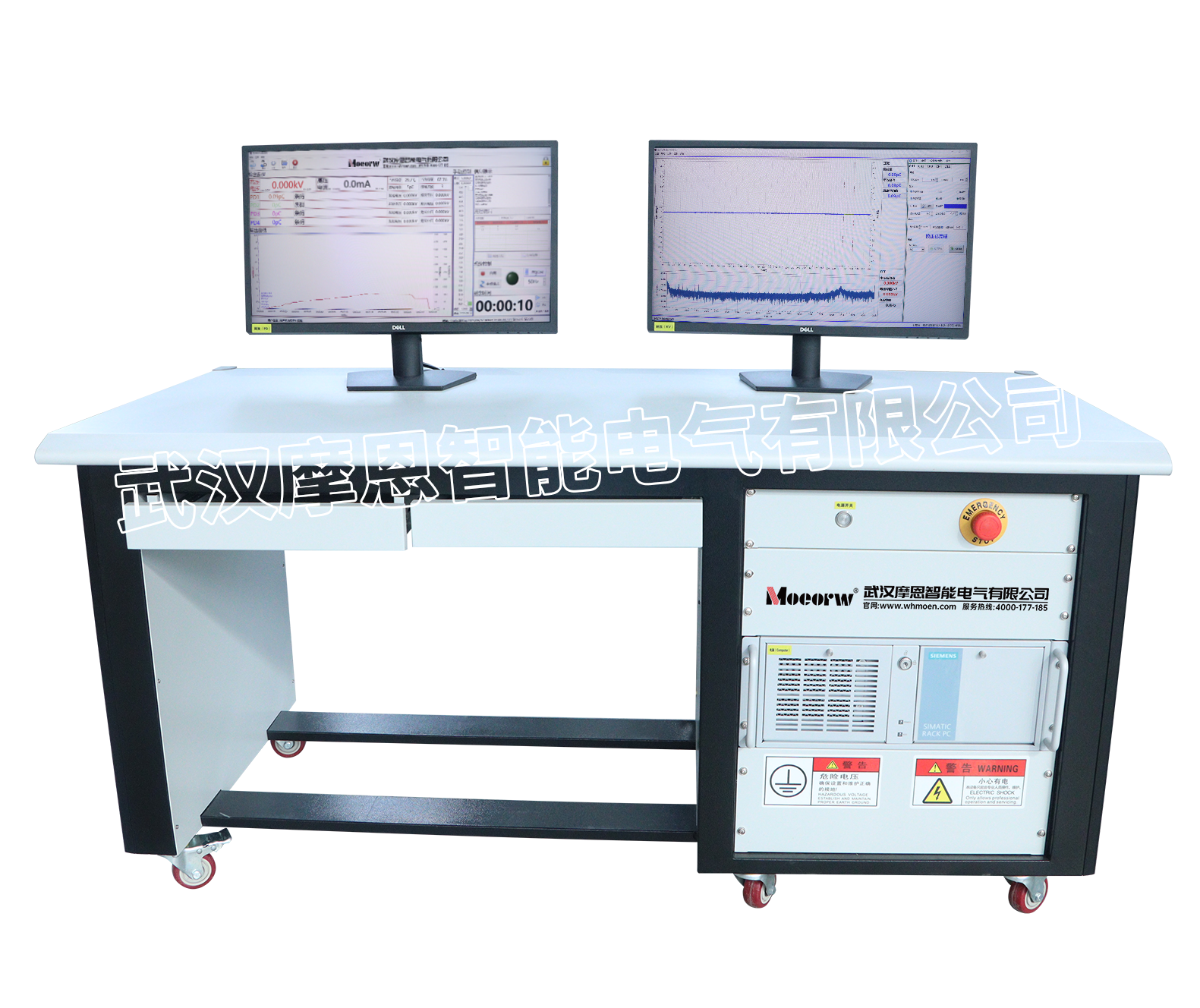

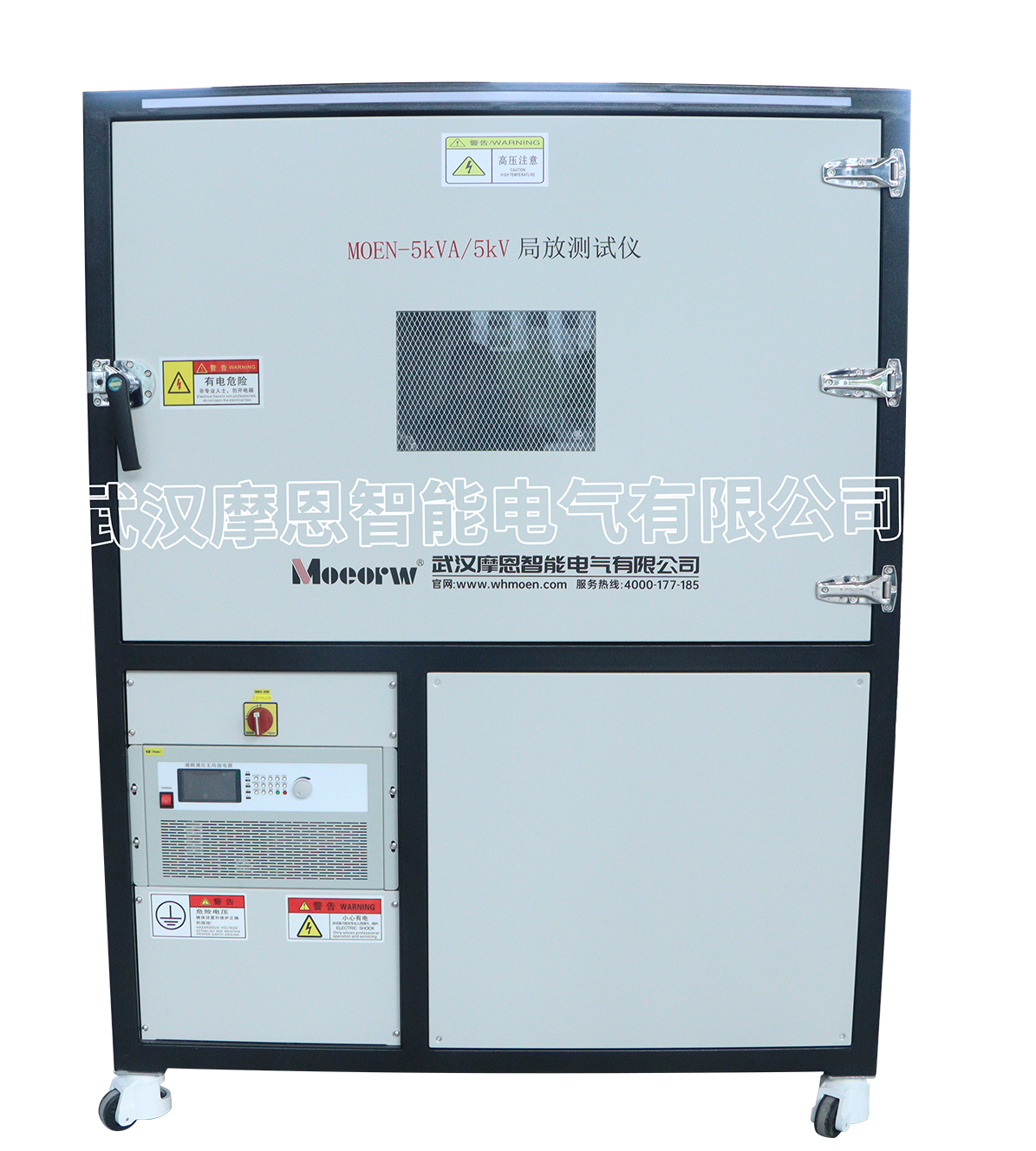

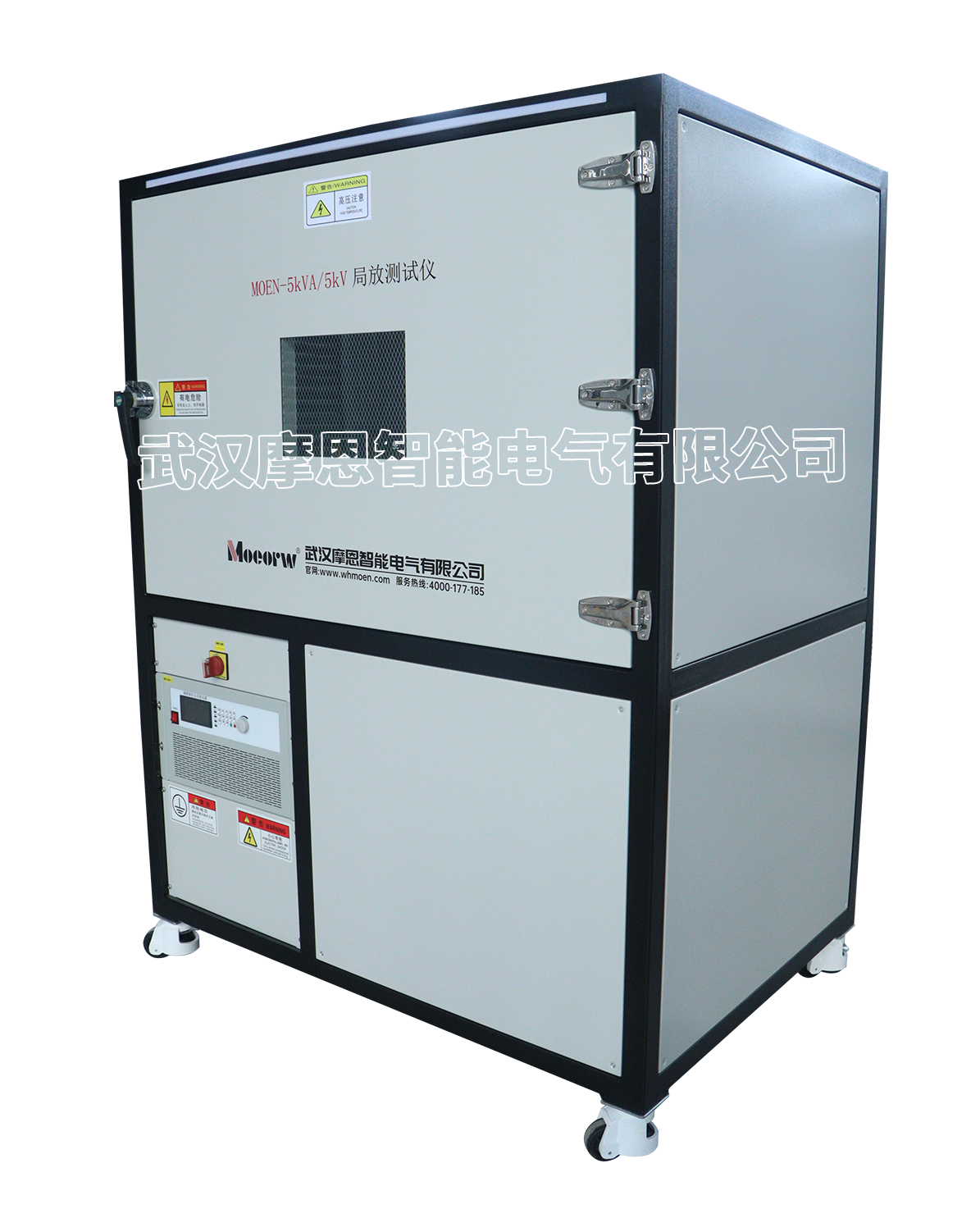

由无局放调压控制器、隔离滤波变压器、无局放试验变压器、耦合电容器、无局放保护电阻、局部放电测试仪、操作软件（含电脑）组成，且耦合电容、输入单元等集成在一个测试柜中，设备组成主要由高压柜和测试工作台两部分。测试通道为4通道数。

系统功能

设备操作系统参数设置简化，频段、增益不用频繁设置。
设备能够实现自动升压，人工设定升压时间和升压数值，设备能够采用合适的升压曲线进行升压，升压曲线符合国标。
设备测量的局放结果，能够每日自动生成质量SPC报告，具备联网查看、导出的功能，出现异常需要通过MES立即报警。
产品扫码后自动测试，自动抓取、记录测试数据，可提供扫码枪。
设备能够自动显示最终的局放测试结果，读数有效的时间阈值能够自由设定。
数据包含：开机时间、正常运行时间、异常停机时间、报警异常、加工产品对象、数量、生产效率、关键工艺参数（局放值、电压、电流、升压时间等），以下简称数据。
PLC类：可根据客户后期要求，提供数据的地址、数据类型、长度等信息。
工控机类：提供通用接口协议、数据地址；提供所需数据的日志及日志格式。
单片机/板卡类：提供通用接口协议、数据地址。
私有协议主机：按实际情况提供有效的数据传输方式，确保数据在线可读性。
系统参数：按需求定制。
