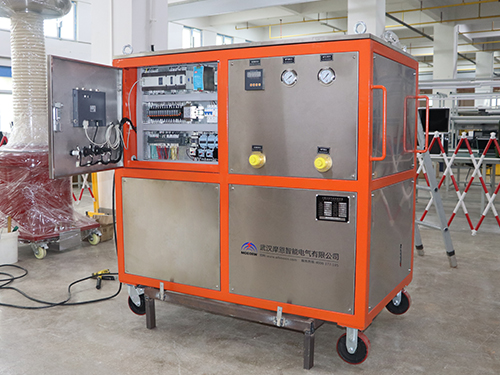

MOEORW-WYT SF6气体回收装置

产品概述

      SF6气体回收装置是用于SF6气体绝缘电气设备的制造、使用及科研等部门从电气设备中回收、净化SF6气体，并具有抽真空及充入气体能力的专用设备，也可用于某些稀有或贵重气体的回收利用。

  本装置具有以下功能：

     1. 装置本身以及开关设备抽真空和真空测量

     2. 开关中的SF6气体回收

     3. 给开关回充SF6气体

     4. 对回收和回充的SF6气体进行净化干燥处理

     5. 能液态储存SF6气体

  与同类产品相比，本装置有以下特点：

     1. 使用德国技术，回收气体快速，残压低，无金属粉尘污染

     2. 使用高压球阀，标志明显，操作简便，密封性好

     3. 功能全，耗能少，噪音低

技术参数

装置的主要部件及功能

  本装置的主要功能部件有压缩机、真空泵、电加热、净化器、换热器、干燥活化、管路阀门和仪表，主要结构部件有框架、面板和脚轮。

     1、压缩机：采用SF6专用高压无油压缩机，可以正压负压同时无油回收，保证气体纯洁度无污染，系统中设有双重保护超负荷、超高温运转控制系统。

     2、旋片式真空泵：采用双级旋片式真空泵，系统中设正压负压同时回收有双重防回油真空挡板阀。其技术参数及使用维修见《双级旋片式真空泵》说明书。

     3、压力保护系统：采用压力开关保护装置，可保证气体系统中设有保护作用，超负荷会自动关机。

     4、SF6专用高压球阀：采用美式HanDLe新型技术，具有密封性能稳定、高压真空均可，操作灵活寿命长等特点。

     5、净化器：采用美国艾默生过滤器，作为滤尘和干燥，以保证SF6气体的纯净和提高设备的使用寿命。

     6、换热器：装置设备有风冷，冷藏式换热器，可实现SF6气体的液化回收及气化回充，同时还可冷却压缩机和真空泵。

     7、贮液装置：内配100kg储气罐，可通过气态方式实现高压液化贮存，液化压力在30bard到38bar之间，储气罐内部储气压力设定在38bar时会自动关机。也可外配贮气罐，贮气量自选。其贮气最高压力为4.0Mpa。【用户可选用SF6标准瓶充装液化气体】

     8、电气控制：PLC全自动控制系统，可进行装置的各项程序操作和仪表监视。

     9、脚轮：采用聚四氟增强脚轮韧性好，摩擦力小，可使装置灵活，方便移动。

参考标准

     DL/T662《六氟化硫气体回收装置技术条件》

     GB/T150（所有部分）压力容器

     GB/T191 包装储述图示标志

     GB/T1226 一般压力表

     GB/T3768 声学”声压法测定噪声源声功率级和声能量级 采用反射面上方包络测量面的简易法GB/T4208 外壳防护等级（IP代码）

     GB/T11022 高压交流开关设备和控制设备标准的共用技术要求

     GB/T11023 高压开关设备六氟化硫气体密封试验方法

     GB/T13306 标牌

     GB/T13384 机电产品包装通用技术条件

     DL/T603 气体绝缘金属封闭开关设备运行维护规程

     TSG21 固定式压力容器安全技术监察规程

     TSGZF001 安全阀安全技术监察规程
