GB/T 16927.1 高电压试验技术 第一部分 一般试验要求
GB/T 16927.2 高电压试验技术 第二部分 测量系统
GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则
DL/T 848.5 试验装置通用技术条件 第5部分:冲击电压发生器
产品概述
本系列冲击电压发生器主要用于产生标准雷电冲击电压全波、雷电冲击电压截波、振荡雷电冲击电压波、标准操作冲击电压波、振荡操作冲击电压波、陡波冲击电压波，对绝缘子、空气间隙、套管、电力变压器、避雷器、GIS等输变电设备进行冲击电压试验和其它科学试验。
本系列冲击电压发生器采用环氧支柱塔式结构，级电压取100千伏。冲击电压发生器技术指标先进，结构紧凑，外形美观。
主要技术数据

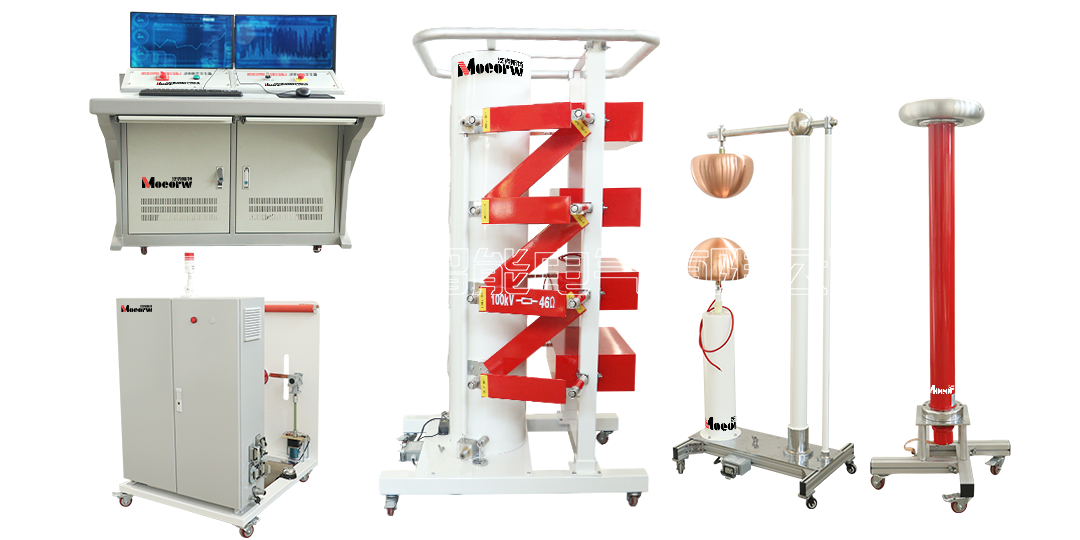

冲击电压发生器主要由充电装置、本体、控制设备和测量设备等部分组成。
使用条件
1.1海拔高度不超过1000米；
1.2环境温度为-10℃～+45℃，相对湿度不大于90%；
1.3无尘埃和腐蚀气体；
1.4发生器本体应就近可靠接地，接地网应有较低的接地电阻（0.5欧姆以下）和良好的冲击特性。
参考标准
GB/T 16927.1 高电压试验技术 第一部分 一般试验要求
GB/T 16927.2 高电压试验技术 第二部分 测量系统
GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则
DL/T 848.5 试验装置通用技术条件 第5部分:冲击电压发生器
技术参数
|
标称电压 |
±400kV |
|
额定级电压 |
±100kV |
|
额定充电电压 |
±100kV |
|
标称能量 |
30kJ |
|
冲击总电容 |
0.375mF |
|
级数 |
4级 |
|
级电容量 |
1.5mF |
|
级能量 |
7.5kJ |
|
冲击输出电压 |
＞360peak KV |
|
幅值调节误压差 |
≤1% |
|
最低输出电压 |
10％Un |
|
同步范围 |
级电压在20%～100%额定电压范围内，正负极性同步范围不小于20% |
|
同步放电失控率 |
<2% |
|
本体电感 |
£55μH |
|
点火范围 |
10%-100%Un |
|
充电电压不稳定度 |
＜±1.0% |
|
充电电压与基准电压的偏差 |
＜±1.0% |
|
标准雷电冲击电压全波 |
1.2±30%ms/50±20%ms |
|
幅值 |
±3% |
|
峰值振荡 |
≯5% |
|
截波装置额定电压 |
300kV |
|
截断时间标准偏差 |
＜±0.2ms |
|
截断时间范围 |
2～6ms |
|
过冲 |
＜5% |
|
延时方式 |
电子延时 |

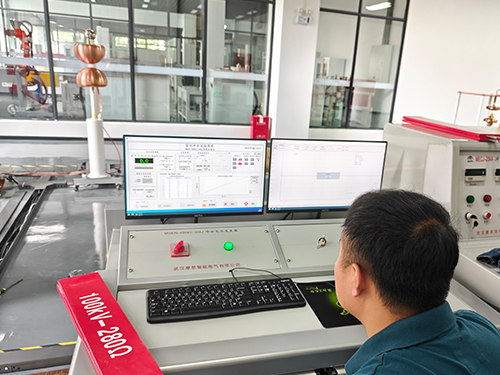

MOEORW-400kV/30kJ 冲击电压发生器使用场景

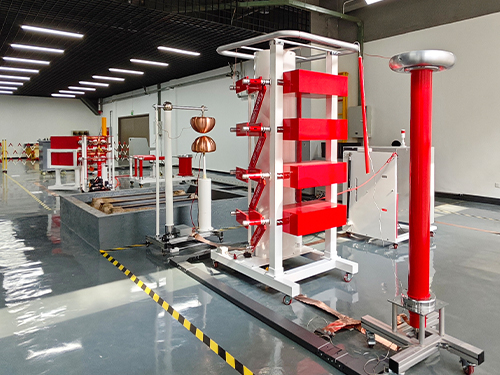

MOEORW-400kV/30kJ 冲击电压发生器使用场景

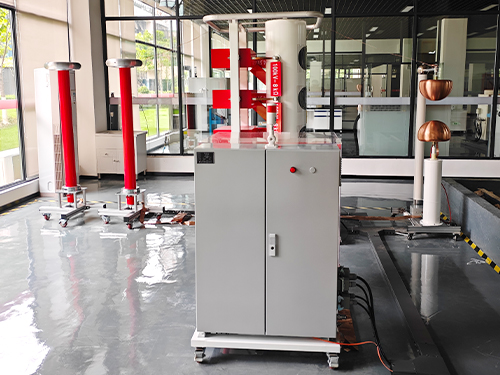

MOEORW-400kV/30kJ 冲击电压发生器使用场景

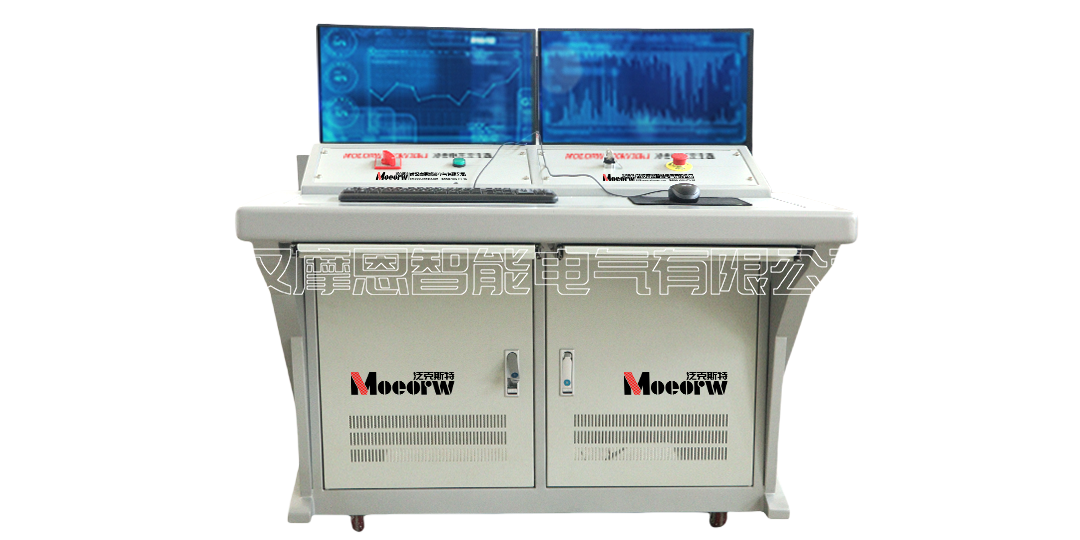

控制台

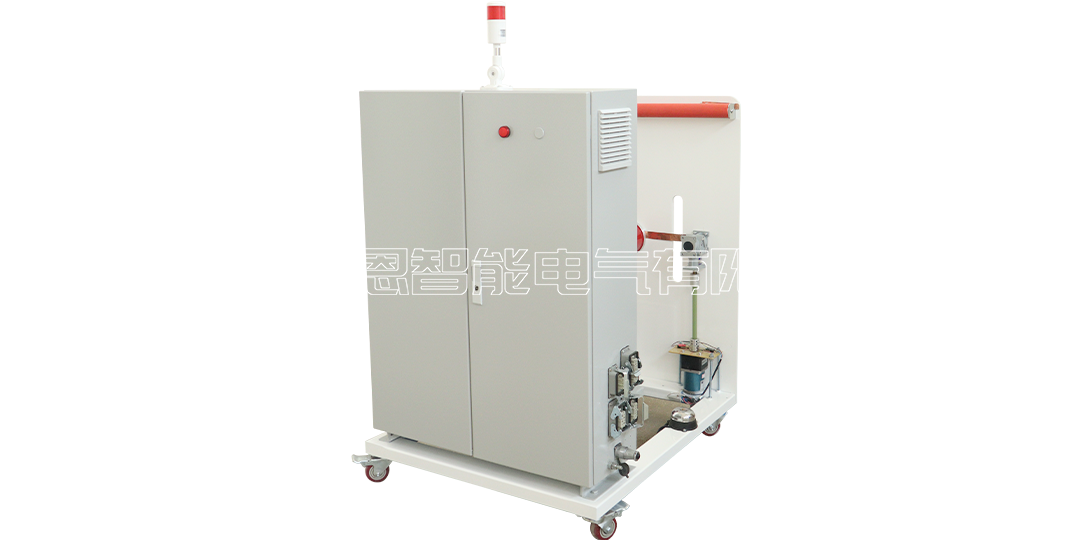

充电变压器

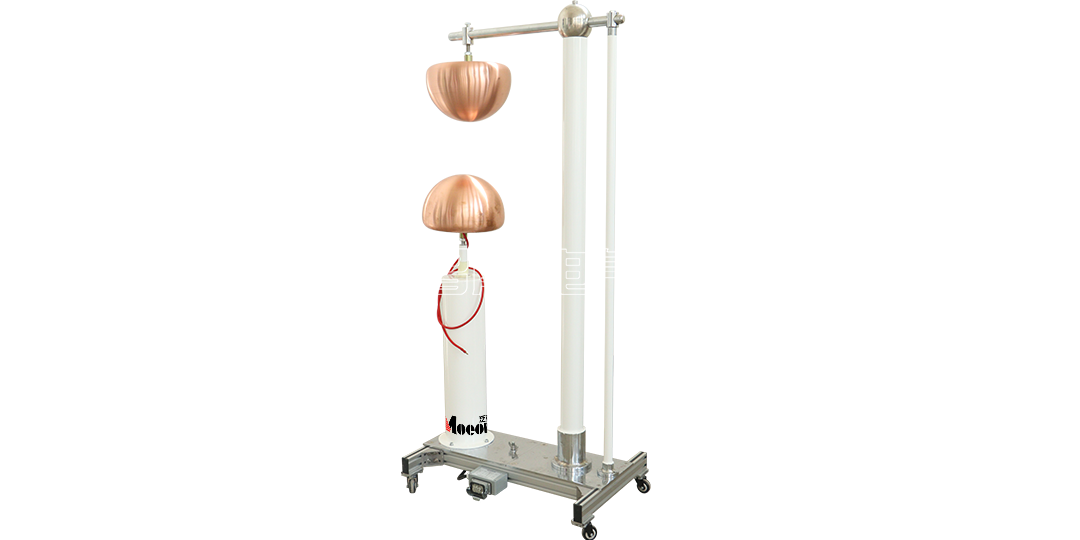

截波装置

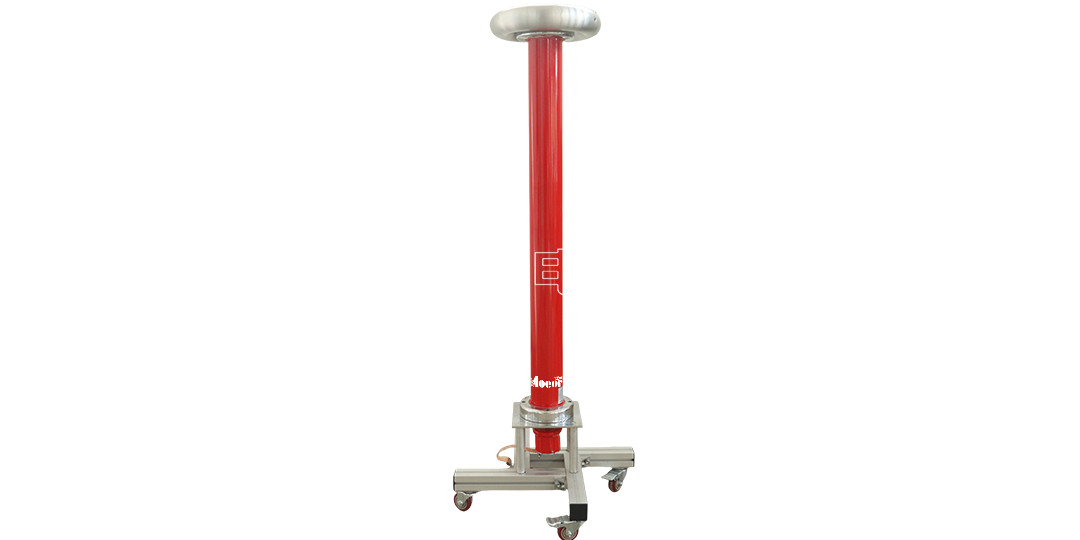

阻尼分压器

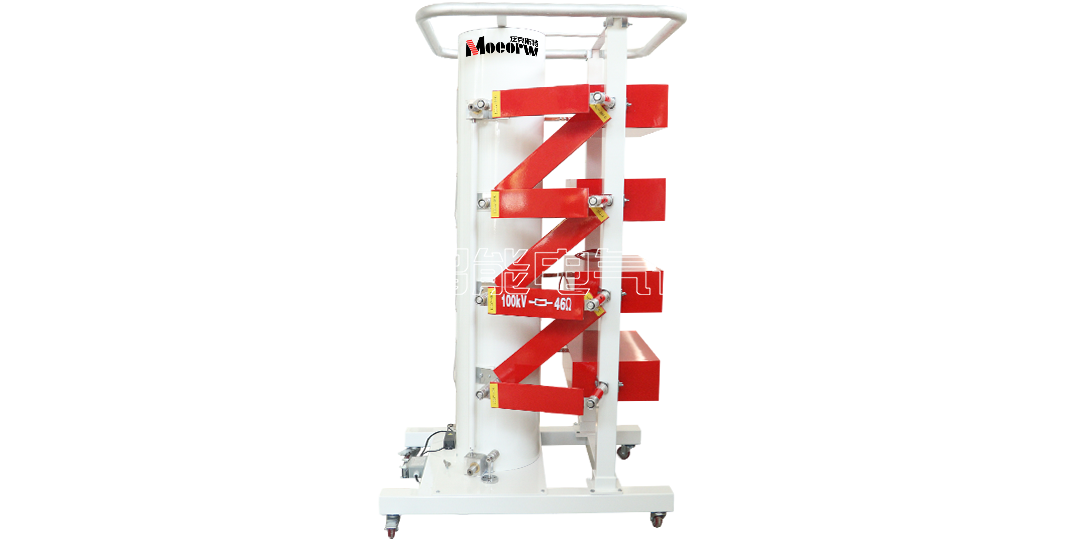

冲击电压本体
